Dibujo Técnico

Líneas con Regla

 PASOS:

1. Dividir la hoja en 4 partes iguales.
2. En el primer y segundo cuadro se trazan líneas diagonales de 0.5cm de interlineado.
3. En el tercer cuadro se trazan líneas horizontales y en el cuarto líneas verticales; también de 0.5cm.

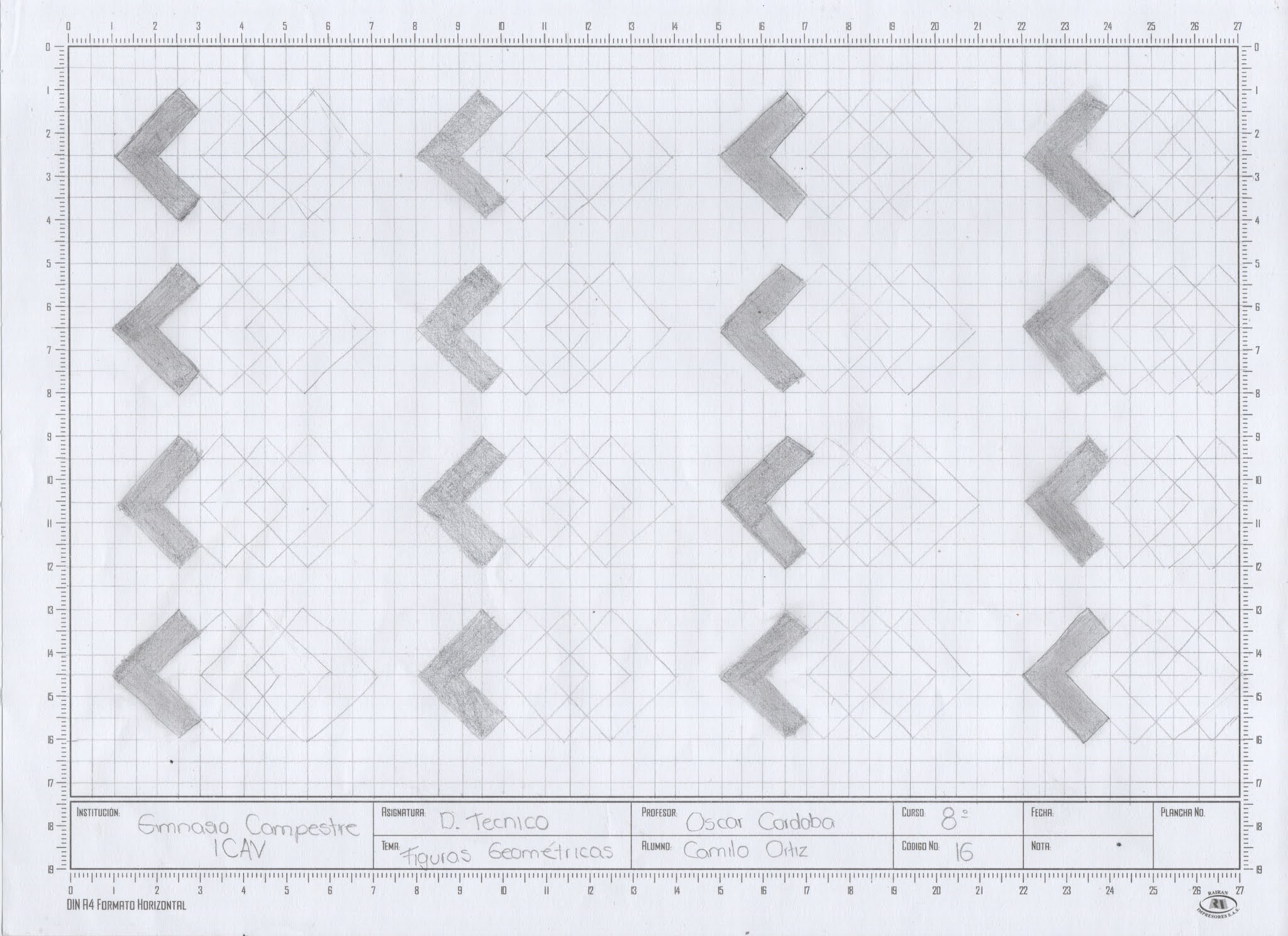

Figuras geométricas

PASOS:

1. Dividir la hoja en cuadrículas de medio centímetro.
2. Dibujar cuatro rombos.
3. Ocultar el primer rombo detrás del segundo.
4. Hacer un sombreado en el primer rombo.

con regla:

A mano alzada:

Mediatrices

Una mediatriz es una línea recta perpendicular a dicho segmento trazada por su punto medio.

PASOS:

1. Trazar un segmento AB y dividirlo en partes iguales
2. Con el compás en el punto A se traza un arco que tenga un radio mayor a la mitad del segmento.
3. Con la misma medida haciendo centro en B se traza otro arco.
4. En la intersección de los dos arcos se traza una línea.

Óvalos

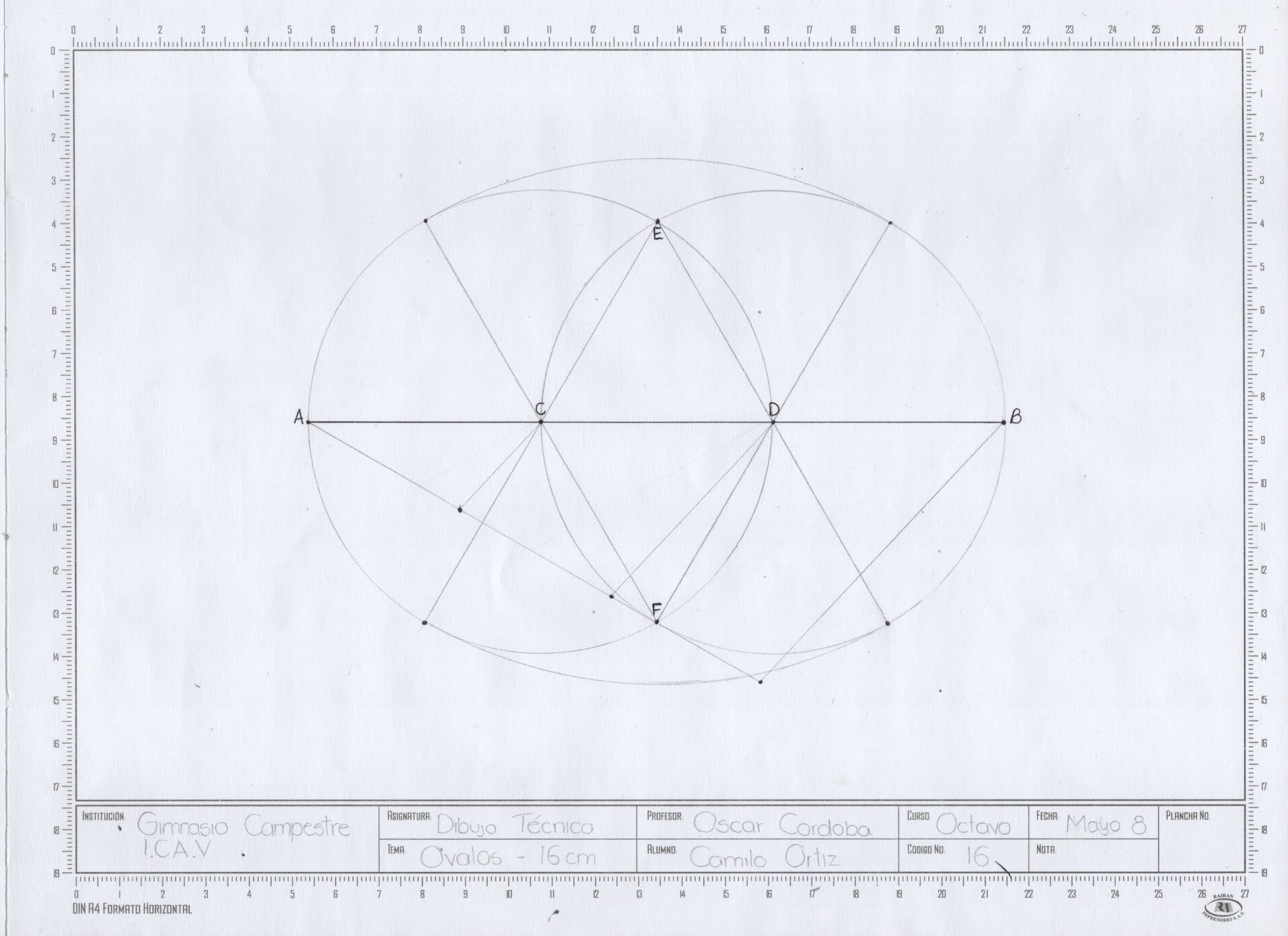

Según su eje mayor

Teorema de Tales

Aplicando el teorema podemos dividir un segmento en partes iguales de forma proporcional geométrica. Para esto necesitamos conocer la longitud del segmento a dividir y el número de partes en las cuales se quiere dividir.

de 18 cm:

de 16 cm:

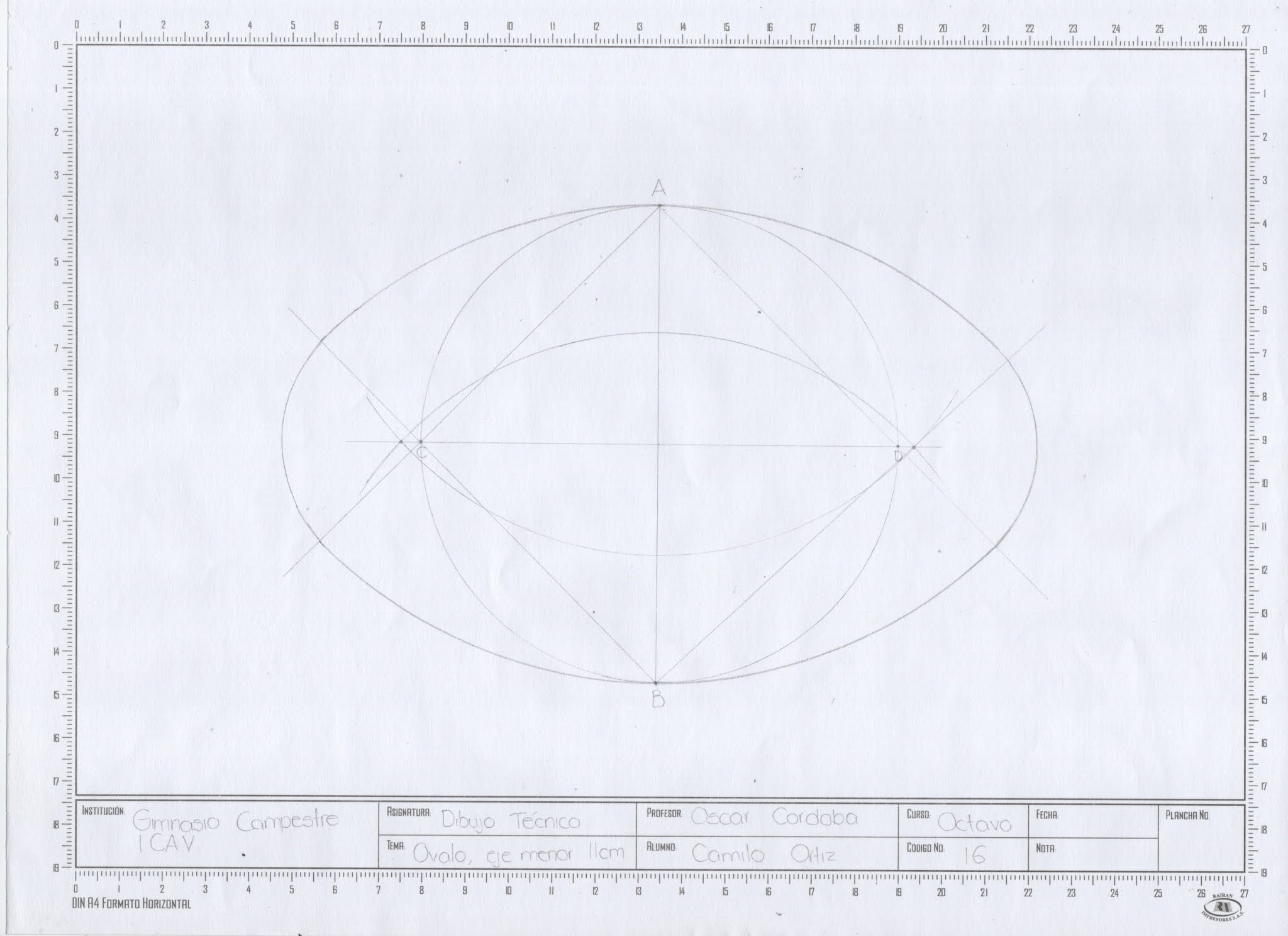

Según su eje menor:

de 14 cm:

de 11 cm:

Espirales

Es una línea curva generada por un punto que se va alejando progresivamente del centro, a la vez que gira alrededor de él. La podemos dibujar partiendo de 2, 3 y 4 centros.

PASOS PARA LA ESPIRAL DE 2 CENTROS:

1. Dividir la hoja con una línea horizontal.
2. Ubicar en el centro de la línea un segmento AB.
3. Con el compás haciendo centro en B y abriéndolo hasta A se traza la circunferencia hasta que intersecta con la línea horizontal.
4. Se cambia de centro a el punto A y con la medida de la anterior circunferencia se traza otra media circunferencia que intersecta con la línea y así sucesivamente.

PASOS PARA LA ESPIRAL DE 3 CENTROS:

1. Se dibuja un triángulo equilátero al que se prolongan los lados y enumeran sus vértices: 1,2 y 3.
2. Con el compás haciendo centro en 1 y abriendo hasta el punto 2 se traza media circunferencia.
3. Haciendo centro en dos, se abre el compás hasta la anterior circunferencia y se traza hasta que intersecta con la prolongación 3 - 2.
4. Cambiando de centro al punto 3 y abriendo hasta la anterior intersección se traza con el compás hasta la prolongación 3 -1 y así sucesivamente.

PASOS PARA LA ESPIRAL DE 4 CENTROS:

1. Dibujar un cuadrado ABCD de un centímetro por lado y prolongarlos de acuerdo a su dirección.
2. Con el compás haciendo centro en A y abriendo hasta D se traza hasta el punto E.
3. Haciendo centro en B se abre hasta E  y se traza hasta el punto F y así sucesivamente con los otros dos puntos (C y D).
